能耗监测系统

能耗监测系统构成

源之友能耗监测系统由设备层、网络传输层、中央控制层三个部分组成，源之友能耗监测系统结构如下图所示：

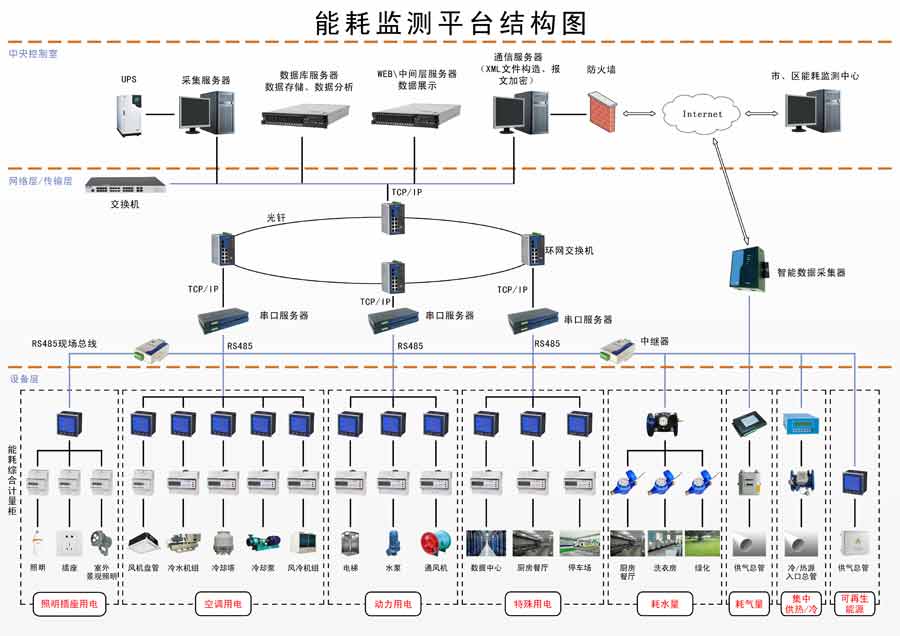

源之友能耗监测系统结构

能耗监测系统软件特点

◆支持水、电、燃气、供热、供冷及其它各类能源实时监测与计量。

◆以直观的曲线、棒图等图表化方式实现能效分析展示，让您对能源利用状况一目了然。

◆通过Web浏览器可随时随地查看能效数据。

◆基于通用模型算法的标准化软件，可针对不同行业需求实现个性化应用。

◆符合《国家机关办公建筑及大型公共建筑能效监测系统相关技术导则》及其他电力行业各种规范、标准要求，支持能效数据向省市级能效监测平台上传。

◆多层次的系统安全策略，支持物理安全、网络安全、系统安全、数据安全、应用安全等的全方位安全配置与管理。

能耗监测系统软件功能

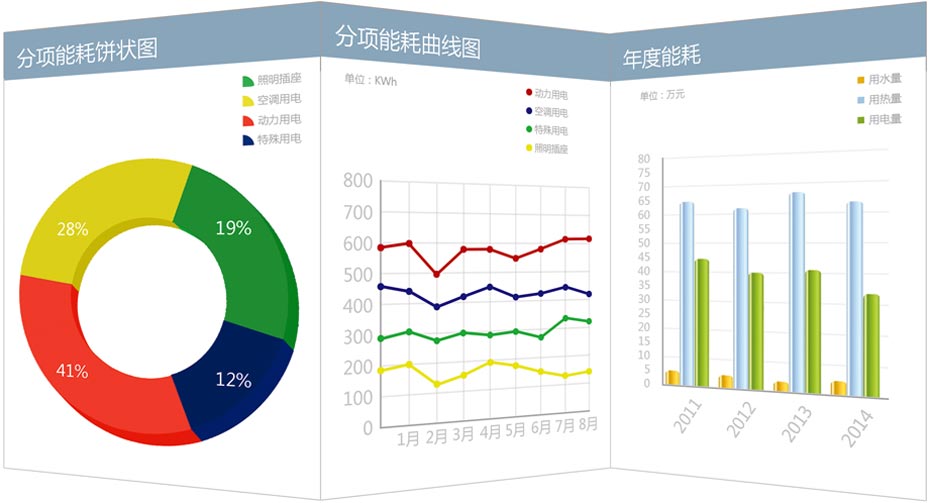

源之友能耗监测系统报表

项目单位介绍

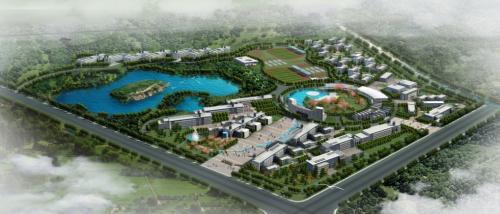

宁夏医科大学位于美丽的塞上湖城银川市，是宁夏唯一开展医学高等教育的高校。学校雁湖校区、双怡校区两个校区占地面积共1200亩，建筑面积29.32万㎡，设有临床医学院、基础医学院、口腔医学院、公共卫生学院、中医学院（回医学院）、药学院等17个教学机构，11个教辅科研机构，各类在校学生2万余 人。

实施内容

针对宁夏医科大学具体能耗情况，宁夏赛文技术股份有限公司完成了对学校新校区所有建筑的节能诊断。 最终以重点耗能、耗水建筑为主要监测对象，以建筑耗电量、用水量、用热量为监测内容，安装智能电表470块，智能热表28块，智能水表28块，搭建数据传输网络，建设能耗监测系统，并根据监测数据结果完 成了8个空调循环泵电机改造、日处理能力800m3的中水利用设施。

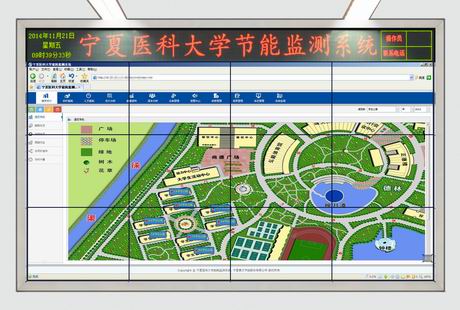

宁夏医科大学能耗监测系统建筑导航图	宁夏医科大学能耗监测系统建筑导航图
