通断时间面积法热计量节能系统

温控器实时采集室温与设定温度进行比较，输出相应的信号给执行器，来控制阀门的开或关。采集计算器采集楼栋热量表的总热量、温控器的室温数据和通断 控制器的阀门累积开启时间比，并将数据传输到数据信息管理系统。数据信息管理系统根据各户的阀门累积开启时间比与建筑面积，将楼栋热量表的热量分摊到热用 户。

通断时间面积法应用较直观，在全国范围内应用比较广泛，由于又可实现室温控制功能，全国大部分北方地区都在应用此种方法。

系统组成：

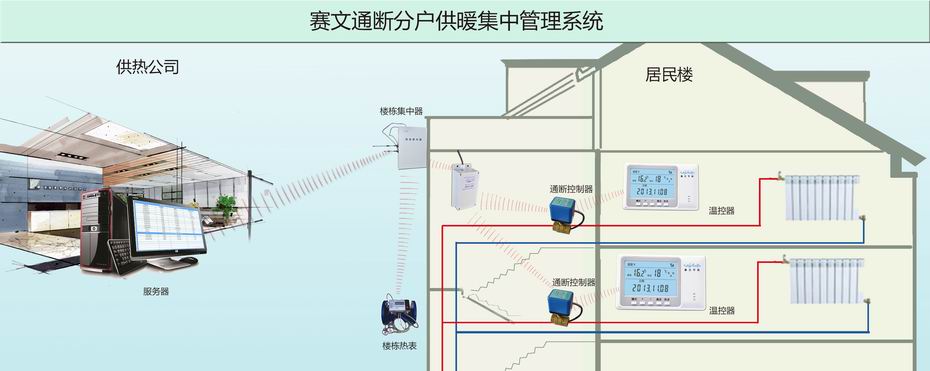

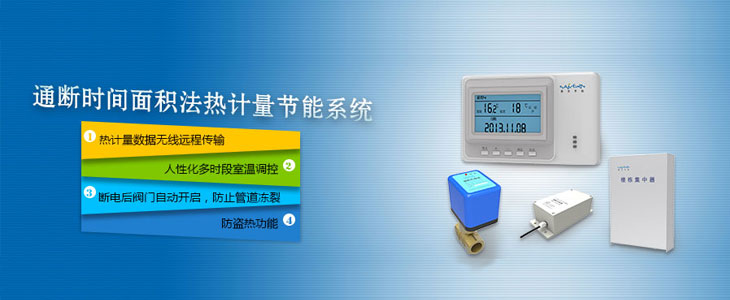

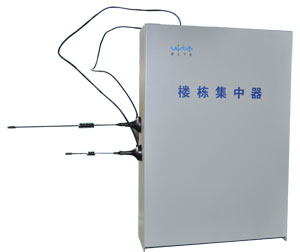

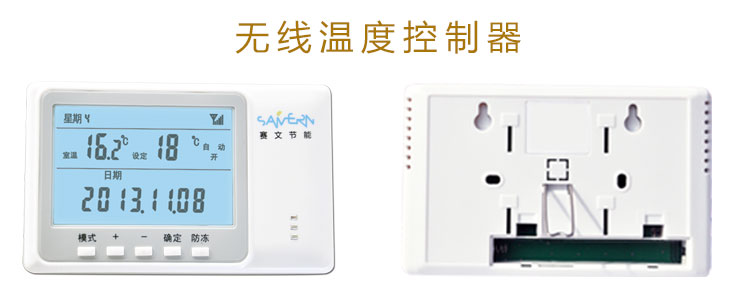

通断时间面积法热计量节能系统主要由室温控制器（简称：温控器）、执行器和大通径电动球阀、采集计算器、数据信息管理系统等部分组成。

◆全无线自学习动态协议组网。各设备之间采用无线通信，无需布线；

◆计量、控制一体化设计；

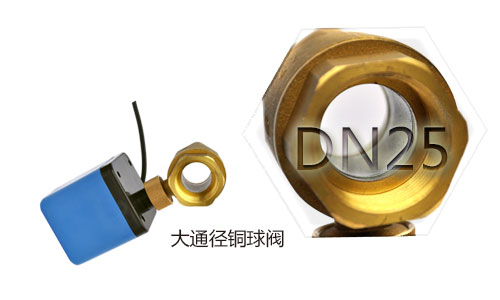

◆大通径球阀设计、不堵渣。独有的大通径球阀（增加外径，内径不变）设计，保证了供暖管路的畅通无阻，维持水力平衡，在一定程度上保障了供暖管网的使用寿命及供暖质量；

◆防冻保护功能，当室内长时间无人使用，可选择防冻保护模式，使室温在5℃-7℃运行；

◆断电后阀门自动开启，防止管道冻裂。执行器在外部供电断开的情况下，自动把阀门打开，避免了因为断电使用户挨冻及管网冻裂的危险；

◆设置室内温度、具有累计热量（截至目前本供暖季的累计热量）查询功能；

◆可以设置室温控制器时间（日期、星期、时钟）并显示；

◆阶梯式自清理防锈保护功能。球阀不论是在采暖期还是非采暖期，每天定时自动执行开关动作一次，有效避免阀门锈死现象球阀柔性关阀设计，防止水锤的产生；

◆柔性关阀，有效解决因阀门在关闭瞬间，在阀门进水一侧产生巨大的水压（即水锤），造成对水管的破坏。

获得专利：

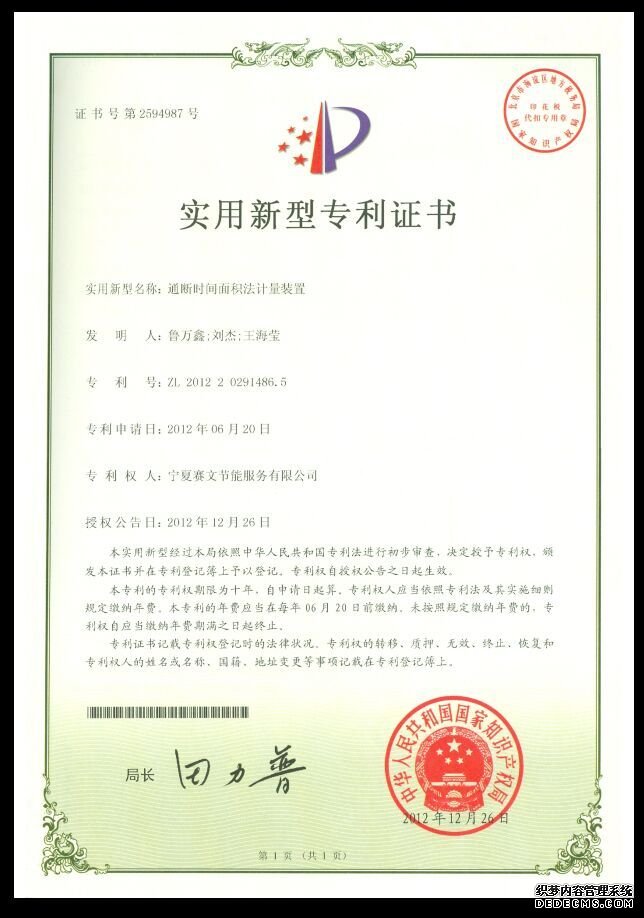

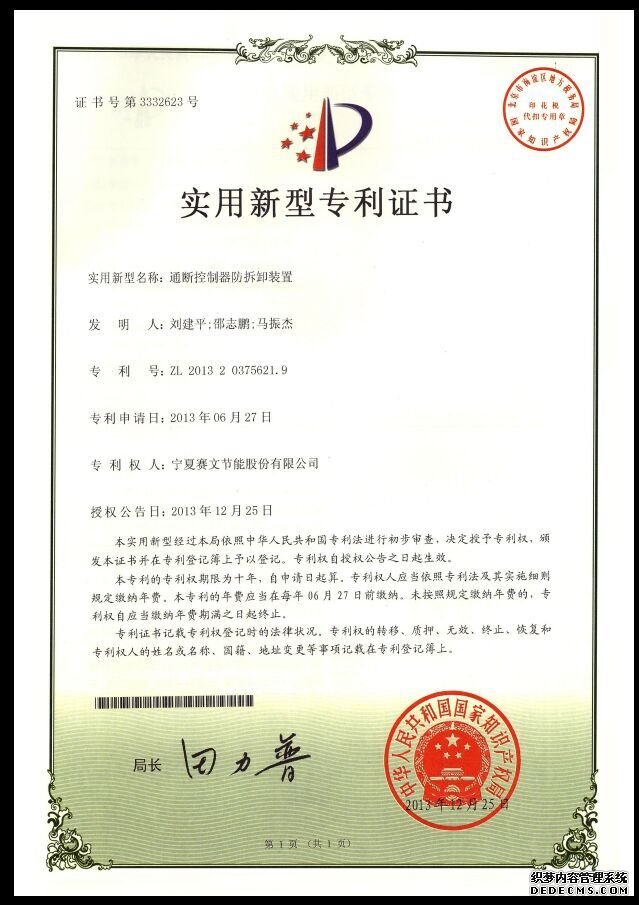

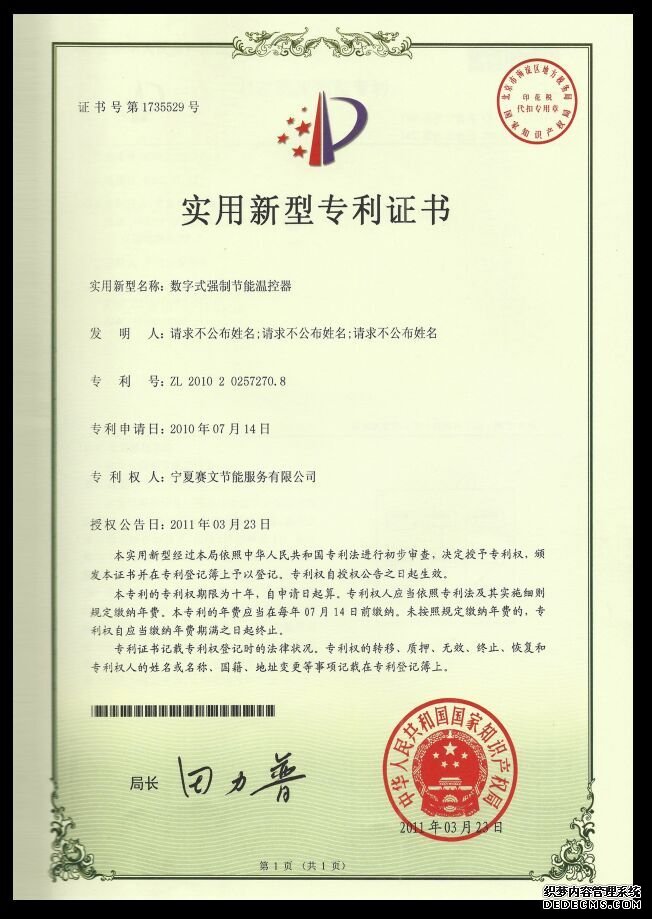

数字式强制节能温控器实用新型专利	通断控制器防拆卸装置实用新型专利	通断时间面积法热计量装置实用新型专利

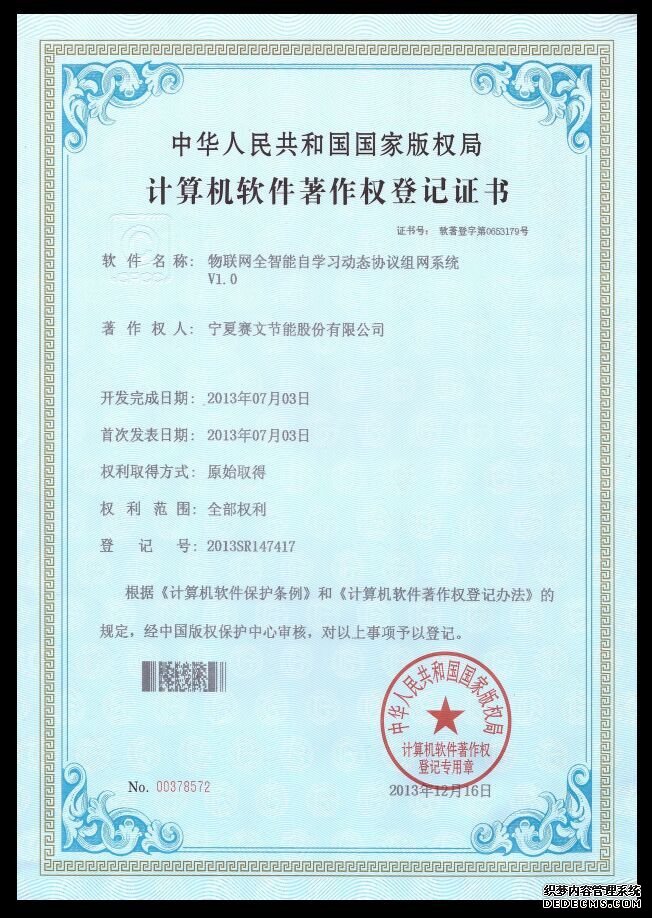

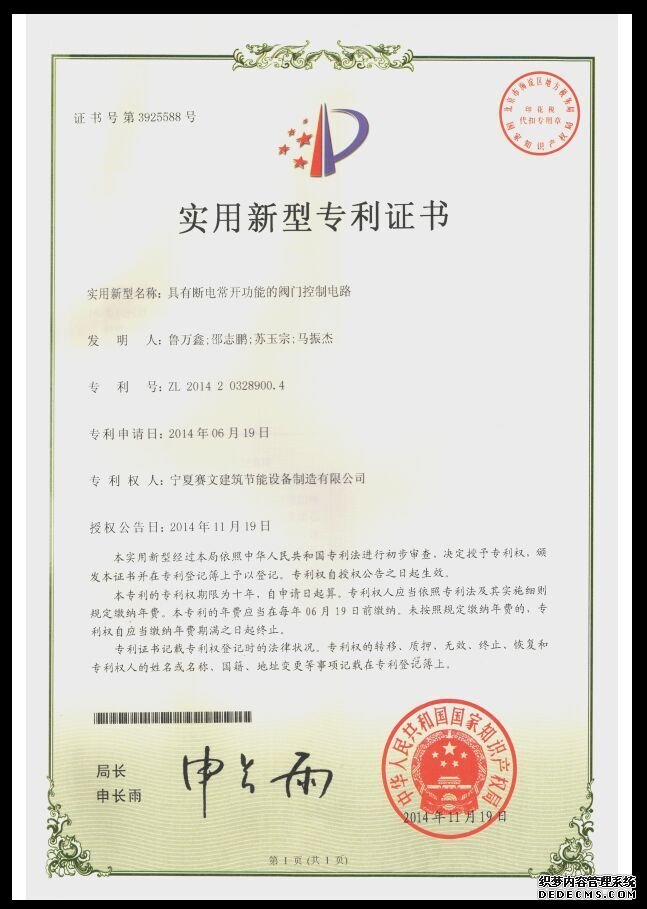

物联网全智能自学习动态组网协议计算机著作权	具有断电常开功能的阀门控制电路实用新型专利
